Komponen Utama dan Prinsip Kerja Dasar Mesin Jahit Lockstitch Industri

Mesin jahit lockstitchadalah mesin jahit serba guna yang sangat serbaguna, mencakup mesin yang memenuhi tiga kriteria berikut:

1) Jenis jahitannya adalah jahitan kunci 301;

2) Jarum jahit bergerak vertikal lurus;

3) Pemberian pakan kain dilakukan dengan feed dog (atau sistem kombinasi feed dog).





◆Prinsip Kerja Mekanisme Jarum

Mekanisme jarum termasuk dalam kategori mekanisme engkol penggeser planar. Saat poros utama berputar, ia menggerakkan engkol batang jarum, yang, melalui tautan penghubung batang jarum, memberikan gerakan linier bolak-balik ke batang jarum yang dipasang pada penggeser. Hal ini memungkinkan jarum lurus yang terpasang pada batang jarum melakukan tindakan menjahit dengan menusuk kain.

◆Fungsi

Fungsi mekanisme jarum pada mesin jahit lockstitch industri adalah untuk membawa benang melewati kain selama gerakan menjahit, membentuk lingkaran benang. Dengan koordinasi yang presisi dengan pengait, tuas pengambil, dan mekanisme pengumpanan, hal ini memungkinkan benang atas dan bawah saling bertautan dan mengencangkan, sehingga menciptakan jahitan pengunci 301.



◆ Fungsi

Untuk memungkinkan titik shuttle melewati loop benang jarum pada waktu tertentu, memperbesar dan memanjangkannya, memungkinkannya untuk mengelilingi badan shuttle dan mencapai interlocking benang atas dan bawah, mempersiapkan tuas pengambil untuk mengencangkan benang jahitan.

◆ Koordinasi Gerak Badan Antar-Jemput dan Kotak Gelendong

Kotak gelendong yang berisi benang bawah dimasukkan ke dalam badan pesawat ulang-alik. Badan shuttle dan kotak spul dipasang pada poros kait di alas kait, dengan badan shuttle tetap diam sementara kotak spul berputar mengelilingi poros kait saat benang bawah ditarik keluar. Mekanisme tegangan pegas pada badan shuttle memberikan tegangan pada benang bawah saat ditarik keluar, sehingga secara langsung mempengaruhi kualitas jahitan. Ketegangan ini dapat diatur melalui sekrup pada pegas tegangan.

◆ Prinsip Kerja Kait Putar

Mekanisme kait putar mencapai tindakan mengaitkan, menyebarkan, dan melepaskan benang melalui putaran terus menerus berlawanan arah jarum jam dari penggerak shuttle yang dipasang pada poros kait.

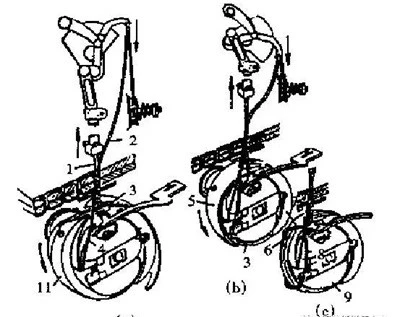

1) Mengaitkan

Setelah jarum naik jarak tertentu dari posisi terendahnya, membentuk putaran benang yang optimal, titik antar-jemput berputar berlawanan arah jarum jam ke garis tengah jarum dan memasuki putaran benang atas.

2) Penyebaran

(1) Saat penggerak shuttle berputar, benang atas meluncur di sepanjang titik shuttle ke dalam alur di dasarnya;

(2) Rotasi yang terus-menerus menyebabkan benang pendek terdorong ke depan sedangkan benang panjang tersangkut oleh pemandu benang dan ditarik ke belakang, memutar simpul 180 derajat;

(3) Pengemudi shuttle terus menarik dan memanjangkan loop benang atas, yang membungkus badan shuttle dan kotak spul, melewati celah antara kait pemosisian dan alur alas kait. Selama proses ini, loop benang atas melingkari benang bawah.

3) Melepaskan

Tumit shuttle memandu loop benang atas di sekitar tempat tidur kait. Pada titik ini, tuas pengambil naik dengan cepat, menyebabkan simpul ulir atas dengan cepat terlepas dari tumit shuttle dan tepi penggerak shuttle yang berputar, akhirnya melewati celah antara kait putar dan kait pemosisian.

4) Pada akhirnya, dengan berkoordinasi dengan tuas pengambil dan mekanisme pengambilan benang, benang atas dan bawah yang saling bertautan dikencangkan di dalam kain.

◆ Fungsi

Selama setiap siklus menjahit dalam proses pembentukan jahitan, mekanisme tuas pengambil mengontrol pasokan dan pemulihan jumlah benang atas yang sesuai, menyebabkan benang atas dan bawah yang saling bertautan mengencang di dalam kain, dan kemudian menarik keluar benang atas yang diperlukan. untuk jahitan selanjutnya dari cadangan benang.

◆ Prinsip

Mekanisme tuas pengambil adalah mekanisme engkol penggeser planar.

◆ Fungsi

Selama proses pembentukan jahitan, mekanisme umpan mengoordinasikan gerakannya dengan mekanisme jarum, pengait, dan tuas pengambil, sehingga menggerakkan kain maju atau mundur dengan jumlah yang sesuai pada waktu yang tepat.

Hal ini dicapai melalui kerjasama antara feed dog dan presser foot. Sepatu penindas menciptakan gesekan antara lapisan kain dan anjing pemberi makan, sehingga kain dapat didorong ke depan oleh gerakan anjing pemberi makan.
